  DRAIN MASTER(OW/OWB/OWM Series)

image thumb

DRAIN MASTER(OW/OWB/OWM Series)

DRAIN MASTER(OW/OWB/OWM Series)

제품설명

 DRAIN MASTER - OW/OWB/OWM Series (압축공기 Drain 처리장치)

소형 OW22/

중형 OWB37/OWA75·150/

대형 OWM30 ~ 100/한냉지사양 OWB37-H/OWA75-H·150
  • 수질오염 방지법이 배수기준을 CLEAR, Drain처리비용을 대폭적으로 절감이 가능
  • 처리농도 5mg/L이하(핵산 추출 물질)
  • 최대처리량 100L/h
  • 적용 COMPRESSOR SCREW형 680kW이하

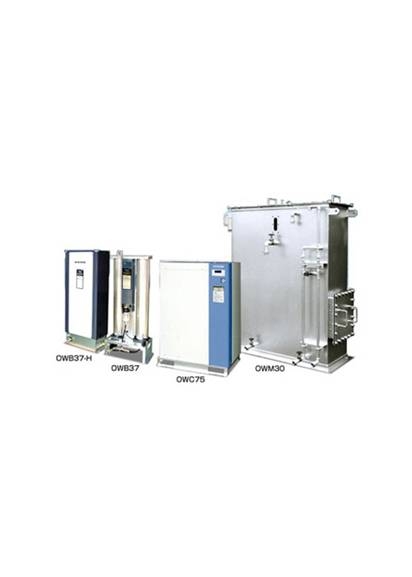

  중형 OWB37 한냉지사양 OWB37-H
    OWC75 · 150 한냉지사양 OWC75-H · 150-H
  대형 OWM30 · 60 · 90 · 100
특  징 - 중형 OWE37 / OWC75 · 150 한냉지사양 OWB37-H / OWC75-H · 150

        OWB37 / OWB37-H (한냉지사양)           OWC75 · 150 / OWC75-H · OWC150-H         (한냉지사양)

  1. 고성능 흡착제를 적용
    Screw · Reciprocating Compressor에서 나온 광물유 · 합성유의 유화유(물과 기름이 혼합된 상태)을 깨끗한 물이 되도록 처리합니다.(핵산 추출물질 5mg/L이하)
  2. 흡착제의 교환이 간단
    Cartridge로 되어 현지에서 간단히 교환이 가능
  3. 처리량 적산계 및 ALARM표시기능 (Option)
    Drain처리량이 Digital로 적산표시 되고 흡착제 교환시기의 예측이 용이하다. Over flaw · 경보접점만 빼내는 것이 가능하다.
  4. 분리조와 흡착조가 일체형으로 Compact설계
    분리조와 픕착조가 일체형이므로 설치가 용이하다.
  5. 한냉지 사양 기종을 Line up (OWB37-H)
    겨울철 기온이 -10℃에서도 Drain이 동결되지 않고 운전 가능하다

  1. 고성능 흡착제를 적용
    Screw · Reciprocating Compressor에서 나온 광물유 · 합성유의 유화유(물과 기름이 혼합된 상태)을 깨끗한 물이 되도록 처리합니다.(핵산 추출물질 5mg/L이하)
  2. 新 분리 기술 적용
    ▶대전제거(전기를 띠고있는 현상)→Bubbling응집
    →흡착
    ▶중앙 Compressor의 Drain도 처리가능
  3. 흡착제의 교환이 간단
    Cartridge로 되어 현지에서 간단히 교환이 가능
  4. 처리량 적산계 및 ALARM표시기능
    Drain처리량이 Digital로 적산표시 되고 흡착제 교환시기의 예측이 용이하다. 각종 Alarm이 표시된다.
  5. 한냉지 사양 기종을 Line up (OWB37-H·150-H)
    겨울철 기온이 -10℃에서도 Drain이 동결되지 않고 운전 가능하다
DRAIN 처리장치의 필요성

DRAIN 처리장치의 필요성
  1. 법률
    수질오염방지법이라는 법률로 후처리의 압축공기 Drain방류는 금지하고 있습니다.
  2. 기준치
    방류가 가능한 압축공기 Drain은 유분농도(핵산 추출물질 함유량)가 전국 기준치 5mg/L이하입니다.
  3. 농도
    Screw Compressor의 Drain 유분농도는 30 ~ 500mg/L가 됩니다.
   Drain 발생량 (L/h)
Drain최대 발생량은 아래의 계산식으로 구하십시오.

  조  건
▶COMPRESSOR토출 공기량 : 대기압 환산
▶흡입공기의 수분량 : 설치장소 여름철 조건(온도 30℃,
상대습도 70%에서 21.2g/㎥)
▶제습공기중의 수분량 : 압력 0.7MPa, 노점 10℃일 때
포화수분 1.2g/㎥
▶봄, 가을의 Drain량은 여름의 약 1/2, 겨울은 약 1/3이
됩니다.
