DIMENSIONS (mm) |
 |
|
|
|
DEMENSIONS
| |

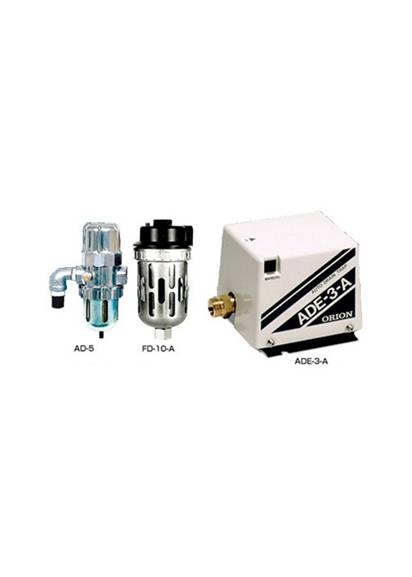

ADE-2-A |
ADE-3-A |
| H |
105 |
| D |
126 |
| W |
185 |
170 |
| A |
400 |
1300 |
| B |
64 |
| C |
104 |
| E |
28 |
| F |
119 |
|
부 속 품
| |
형식 |
ADE-2-A |
ADE-3-A |
| ① |
DRAIN HOST SET |
¼400L |
½300L |
| ② |
BALL VALVE |
¼B |
- |
| ③ |
ELBO |
¼B |
½B |
| ④ |
SOCKET |
¼B |
- |
| ⑤ |
BUSH |
¼B×¼B |
|
| ⑥ |
BARREL NIPPLE |
¼B |
- |
| ⑦ |
BUSH |
¼B×¼B |
φ6×φ3 |
| ⑧ |
접속NIPPLE |
- |
R½×G½ |
|
|
|
| |
| TIMER식 AUTO DRAIN TRAP ADE4 (자동배출장치) |
|
전자식 AUTO DRAIN TRAP ADE300 (자동배출장치) |
- 가변 Timer로 배출 Interval 설정가능
- 주위온도검출에 의해 배출 Interval을 자동제어하는 절전형 기능장비
- 전자변의 관경을 큰 구경으로 하여 이물질 등의 막힘이 격감
- 저온 시 배출 Interval을 자동단축 조정하는 동결방지기능 적용
|
- 정전용량방식(靜電容量)의 액면 SENSOR 사용
- 전자변의 관경을 큰 구경으로하여 이물질 막힘 방지
- 원격 관리가 가능 (운전신호, 경보신호 장비 적용)
|
 |
 |
|
| |
TIMER식 |
전자변식 |
| ADE4 |
ADE300 |
| 최대배출량 |
L/h |
0.32 / 회 (at 0.69 MPa) |
440 / 회 (at 0.69 MPa) |
| 사용압력범위 |
Mpa |
0.25 ~ 0.98 |
| 사용온도범위 |
℃ |
2 ~ 40 |
| 사용유체 |
|
압축공기 DRAIN |
| 배출방식 |
|
전자변형, Timer · 온도감지제어방식 |
전자변형, 수위감지제어방식 |
| 전기특성 |
전원 |
|
단상 220V 50/60Hz |
| 소비전력 |
W |
19 / 16 |
6 / 5 |
| 접속구경 |
Drain 입구 |
|
Rc 1/2 |
| Drain 출구 |
|
Rc 1/2 |
| 외형촌법(H×D×W) |
mm |
147×109×92.5 |
208×(171)×191 |
| 질량 |
kg |
1.7 |
(5) |
|
| |
- 실내 사양
- 수동 배출 기능 (Test Button)
- ADE300은 외부 신호 단자대 부착
- ADE300은 자동 청소 기능이 있음 (1회/6h 자동배출)
- ADE300은 AD-5 (최대배출량 450L/h) 대체해서 사용 가능
|
